在现在的高性能光学集合和高精度光纤传感系统中，光纤布拉格光栅（FBG）无疑是不行或缺的中枢元器件。不管是用于密集波分复用（DWDM）的波长遴荐，还是长距离通讯中的色散抵偿，FBG皆饰演着“光频滤波器”的关节扮装。

关联词，你知说念这些精密的光栅是怎么被“刻”进纤芯里的吗？

01.揭开相位掩模版的高深面纱

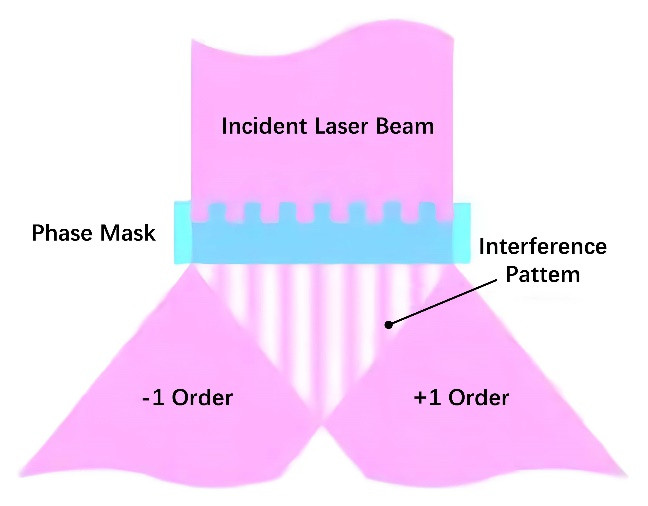

在试验行使中，它试验上是一个高精度的衍射光栅。当紫外（UV）单色光束照耀到相位掩模版上时，光束会被分红两束出射光。这两束光在重复区域发生干预，酿成明暗相间的干预条纹图样。

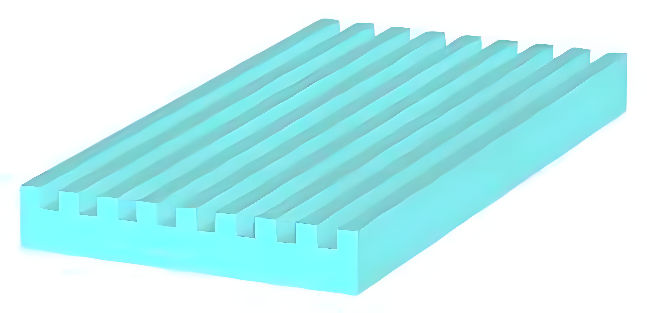

图 1. 相位掩模是在熔融石英上刻蚀的名义浮雕光栅。

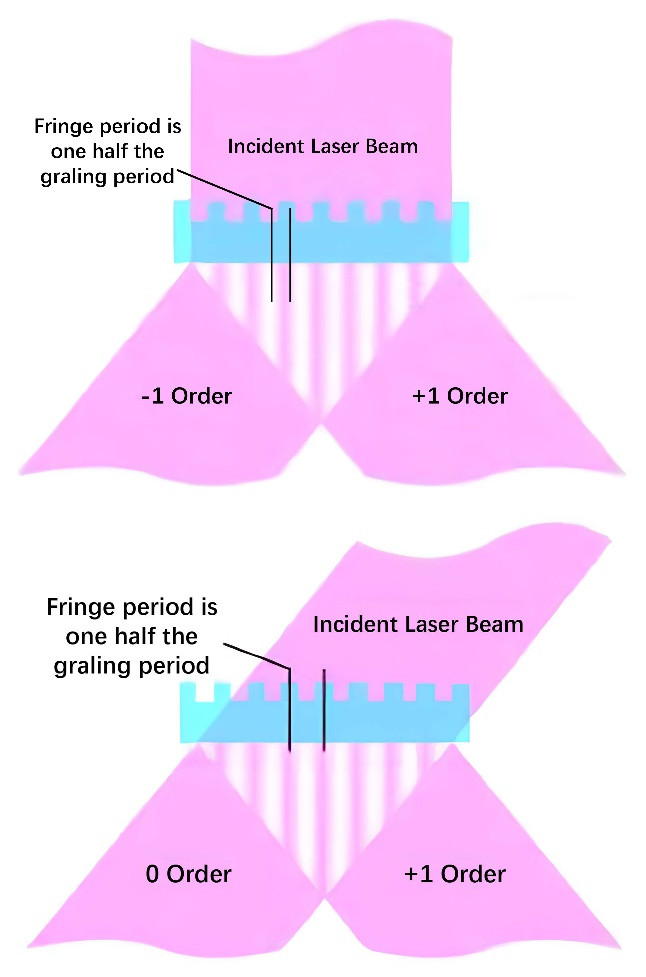

图 2. 相位掩模产生两束衍射光，二者交叠区域酿成干预图样。

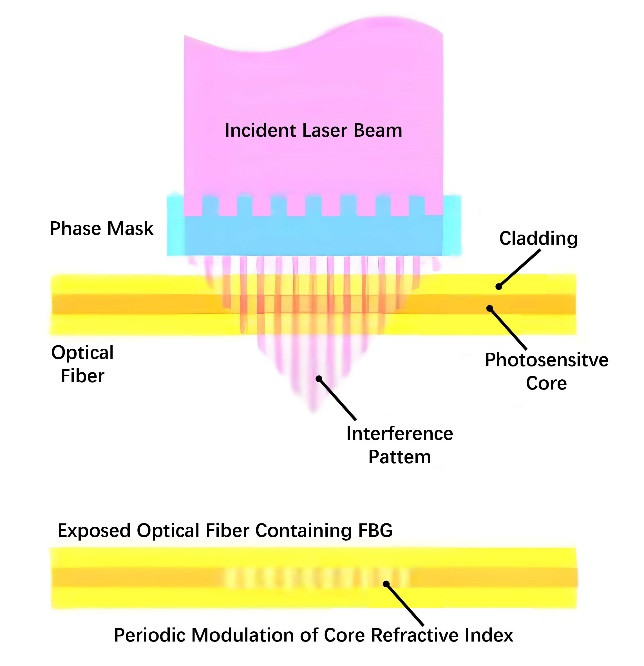

它是怎么制造FBG的？咱们将一段过程光敏化处理（如掺杂锗、硼等）的二氧化硅光纤扬弃在这个干预场中。光纤纤芯在紫外线高强度条纹的照耀下，折射率发生长久性改造。最终，纤芯里面就酿成了一个折射率周期性调制的结构——这便是光纤布拉格光栅（FBG）。

在试验责任中，FBG就像一个极其精确的“窄带扼制滤波器”：它会高度反射特定波长的光，而让其他波长的光无衰减地通过。

图 3. 相位掩摹本人属于光栅，可用于刻写其他光栅，举例光纤布拉格光栅（FBG）。

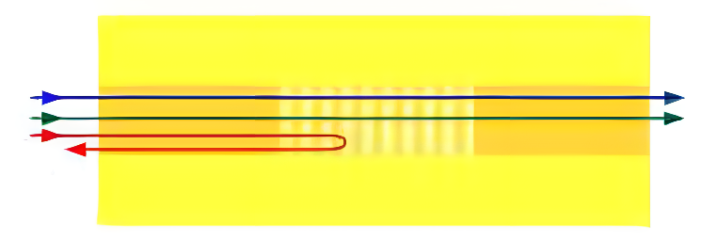

图 4. 光纤布拉格光栅是位于光纤纤芯中的波长遴荐性滤波器。

02.硬核默契：相位掩模版的两大经典建立

在指定法式或定制相位掩模版时，必须进行精确的计较。频频，相位掩模版会在+1/-1或0/-1两种建立下启动（数字代表包含主要能量的衍射级数）。

图 5. 秉承 −1/+1 构型（上图）与 0/−1 构型（下图）的相位掩模线路图。

这是最常见的建立花样。紫外线以垂直入射的花样瞄准相位掩模版。

凭据光栅方程：sinΘm=mλUV/ΛPM（其中λUV为紫外波长，ΛPM为掩模版周期）

【中枢论断】在这种建立下，由 +1 和 -1 阶光束干预产生的条纹周期，碰劲是相位掩模版光栅周期的一半（ΛFBG=ΛPM/2），且与入射紫外光的波长无关！

韵翔光电的时刻上风：为了保证干预条纹的极高对比度，小九体育在线直播官网平台咱们的 PMT 相位掩模版过程了极限优化：+1和-1阶的衍射后果被最大化（>33%），而0阶衍射被严格扼制在极低水平（，同期高阶衍射也被最小化。

图 6. +1/−1 相位掩模构型

在这种建立下，紫外线以特定的入射角射向掩模版，舒适条目 |Θ₀|=|Θ₋₁| ，确保干预条纹垂直于掩模版名义。

【中枢论断】如若舒适特定波长条目，系统中将只好0阶和-1阶两束光，澈底摈斥了其他高阶光束的干豫，保证了极其干净的条纹图案。此时，干预条纹的周期十足等于相位掩模版的周期（ΛFBG=ΛPM）。

图 7. +0/−1 相位掩模构型

03.韵翔光电：舒适您一切需求的居品矩阵

不管您是制造法式的通讯光栅，还是复杂的色散抵偿模块，韵翔光电皆能提供不凡的相位掩模版料理决策。咱们的居品秉承全息记载时刻，具有极高的周期精度和毁伤阈值。

1.斡旋相位掩模版（RPM）& 啁啾相位掩模版（RPMC）

• 特色：矩形基板易于瞄准，光栅长度 20mm - 45mm。

• 精度：周期测量精度高达 ±0.02 nm，0阶衍射

• 行使：DWDM滤波器、分插模块、激光器锁频、EDFA增益平坦滤波器。

注：RPMC提供 0.03 to 40 nm/cm 的开阔啁啾领域。

• 行使：色散抵偿光栅（DCG）、长距离数字波分复用、超窄带滤波器。

3.定制相位掩模版（用于光波导/集成光学）

• 特色：专为平面波导光栅筹谋，复古 3英寸至5英寸的大尺寸基板。

• 行使：硅基二氧化硅（Silicon-on-Insulator）过甚他新兴集成光路时刻中的体积光栅和名义更始光栅的自动化制造。

结语

相位掩模版的制造波及细小加工和全息时刻限度最复杂、最淡漠的工艺。一个微小的周期缺欠或0阶衍射的表现，皆可能导致总计光纤集合性能的下跌。

遴荐高品性的相位掩模版，便是为您的光学器件注入最精确的“基因”。
